لحیمکاری (Soldering) فرآیندی حیاتی در اتصال دائمی دو یا چند قطعه فلزی با استفاده از آلیاژ پرکنندهای است که نقطه ذوب پایینتری نسبت به فلزات پایه دارد. با این حال، موفقیتآمیز بودن این اتصال به شدت وابسته به آمادهسازی سطوح فلزی است. در این زمینه، مادهای به نام فلاکس (Flux) نقشی محوری ایفا میکند. این مقاله به تشریح ماهیت، عملکرد، انواع و کاربردهای فلاکس در لحیمکاری میپردازد.
فلاکس چیست؟
فلاکس (Flux) لحیمکاری مادهای شیمیایی است که در فرآیند لحیمکاری، پیش از حرارت و لحیم، روی سطوح فلزی (مس) اعمال میشود. هدف اصلی استفاده از فلاکس، بهبود کیفیت اتصال نهایی از طریق دو سازوکار اصلی است:
پاکسازی سطوح و ایجاد محیط محافظ.
۱. تعریف شیمیایی و فیزیکی
از نظر شیمیایی، فلاکسها ترکیبات فعالکننده سطحی هستند که واکنشپذیری شیمیایی لازم برای اتصال را فراهم میآورند. از نظر فیزیکی، اغلب به صورت مایعات غلیظ، خمیر (Paste) یا ژل عرضه میشوند و پس از گرم شدن، ویسکوزیته (گرانروی) آنها کاهش یافته و امکان پخش شدن کامل روی سطح را پیدا میکنند.
۲. وظیفه اصلی: حذف اکسیدها
مهمترین چالشی که لحیمکاری با آن مواجه است، وجود لایههای اکسیدی روی سطوح فلزی (مانند مس، قلع، یا نیکل) است. این اکسیدها، ترکیباتی بسیار پایدار هستند که در برابر ذوب شدن و اتصال با لحیم مقاومت میکنند. فلاکس با واکنش شیمیایی با این اکسیدها، آنها را به ترکیبات محلول یا غیرفعالی تبدیل میکند که میتوانند از محل اتصال خارج شوند. این فرآیند به عنوان فعالسازی سطح شناخته میشود.
۳. ایجاد محیط محافظ (Anti-Oxidation)
هنگامی که سطوح تمیز شدند، فلاکس یک لایه محافظ موقتی روی فلز ایجاد میکند. این لایه مانع از واکنش مجدد فلز با اکسیژن موجود در هوا در دمای بالا (دمای لحیمکاری) میشود. این ویژگی تضمین میکند که در لحظه ذوب شدن لحیم، سطح فلز فعال باقی بماند تا ترشوندگی (Wettability) و اتصال متالورژیکی مطلوب صورت پذیرد.

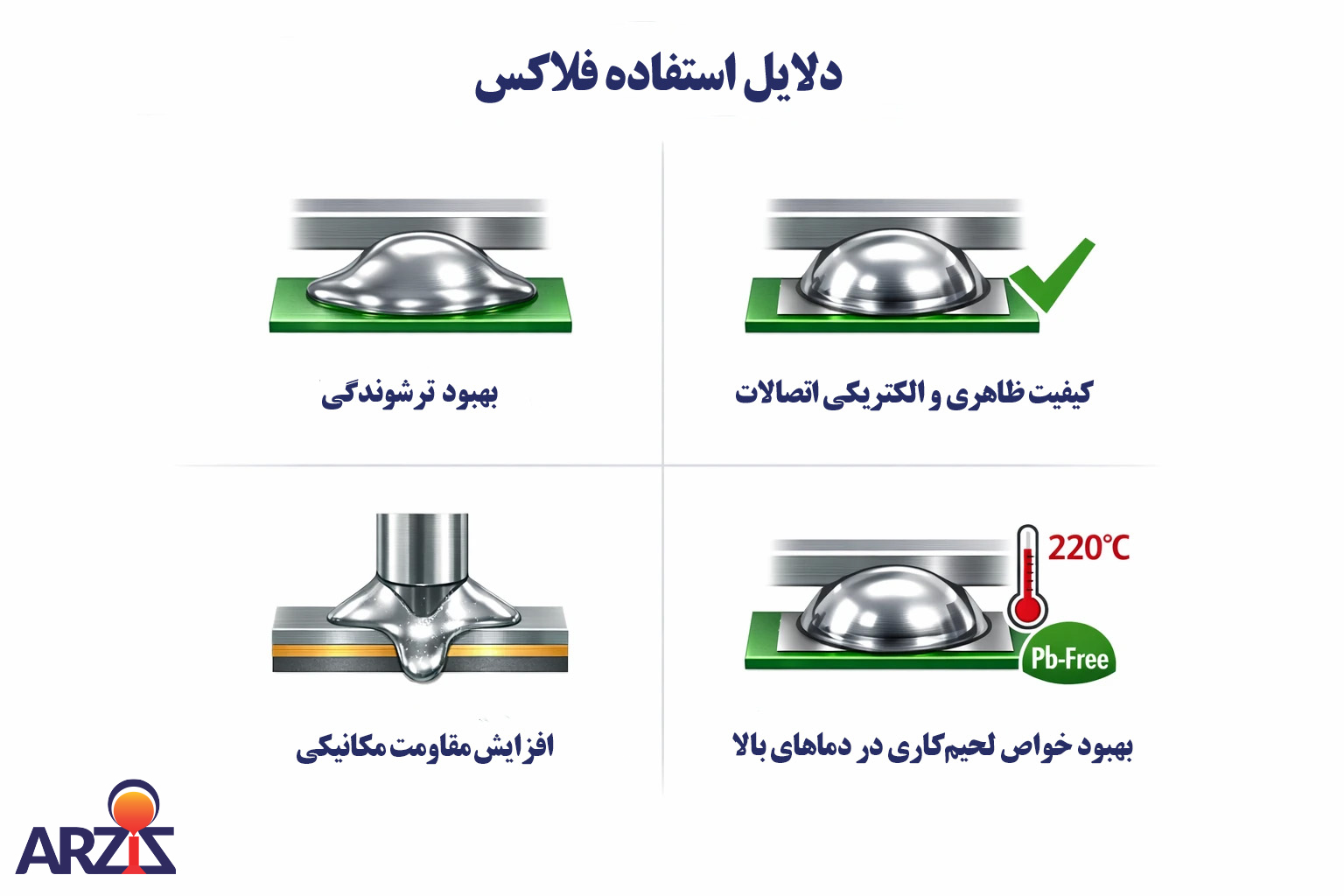

چرا از فلاکس استفاده میکنیم؟
استفاده از فلاکس نه تنها یک روش توصیه شده، بلکه در اغلب اتصالات حساس، یک ضرورت است. دلایل استفاده از آن را میتوان در نتایج نهایی مشاهده کرد:
۱. بهبود ترشوندگی (Wetting)
ترشوندگی به توانایی لحیم مذاب برای پخش شدن یکنواخت روی سطح فلز پایه اطلاق میگردد. بدون فلاکس، لحیم به صورت قطرات کروی جمع میشود (به دلیل کشش سطحی بالا و عدم حذف اکسیدها). فلاکس کشش سطحی لحیم مذاب را کاهش داده و اجازه میدهد تا لحیم به صورت گسترده و نازک روی سطح پخش شود و اتصالی کامل ایجاد کند.
۲. کیفیت ظاهری و الکتریکی اتصالات
- اتصالات تمیزتر و براقتر: با حذف ناخالصیها، لحیم مذاب سطحی صافتر و بازتابندهتر خواهد داشت.
- اتصال الکتریکی بهتر: اکسیدها رسانای ضعیف الکتریسیته هستند. با حذف آنها، مقاومت محل اتصال به حداقل رسیده و انتقال جریان بهینه میشود.
۳. افزایش مقاومت مکانیکی
اتصالات تشکیل شده با حضور فلاکس، به دلیل نفوذ کامل لحیم در ساختار زیرلایه فلزی، پیوند متالورژیکی قویتری ایجاد میکند. در اتصالات بدون فلاکس، لایه اکسید مانند یک مانع عمل کرده و اتصال را تضعیف میکند.
۴. بهبود خواص لحیمکاری در دماهای بالا
حتی در لحیمکاری با سرب-قلع (Sn/Pb) که در دمای نسبتاً پایینی انجام میشود، اکسیداسیون مشکلساز است. در لحیمکاریهای با دمای بالاتر مانند آلیاژهای نقره یا آلیاژهای آلیاژهای لحیم بدون سرب (Lead-free solders)، که دماهای کاری به بیش از (220^\circ \text{C}) میرسد، ضرورت استفاده از فلاکس قویتر دوچندان میشود.
ترکیبات شیمیایی و دستهبندی فلاکسها
فلاکسها از نظر شیمیایی بسیار متنوع هستند و انتخاب نوع مناسب، مستقیماً به جنس فلزات پایه، دمای کاری و الزامات نهایی محصول (مانند نیاز به تمیزکاری) بستگی دارد. برخی از فلاکسها پایه آب و برخی دیگر پایه الکل هستند و بسته به افزودنیهای موجود و میزان فعالسازی سطح به دستههای مختلفی تقسیمبندی میشوند.
دستهبندی بر اساس ماهیت شیمیایی
فلاکسها به طور کلی به سه گروه اصلی تقسیم میشوند:
۱. فلاکسهای حاوی رزین (Rosin-based Flux)
این نوع فلاکسها حاوی صمغ طبیعی درخت کاج (Rosin) هستند و پایه اصلی آنها مواد آلی با اثر فعالکنندگی ملایم است.
مزایا:
- غیرخورنده (در دمای اتاق)
- مناسب برای قطعات الکترونیکی حساس
- باقیمانده آن پس از لحیمکاری در دمای بالا کمی به صورت یک عایق باقی میماند.
زیرگروهها:
- ROL: فعالسازی ضعیف دارد و نیازی به شستشو ندارد (No-Clean).
- ROM: فعالسازی خوبی دارند و معمولاً نیازی به شستشو ندارد.
- ROH: دارای افزودنیهایی برای افزایش قدرت فعالسازی است و نیاز به شستشو دارد.
۲. فلاکسهای حاوی ترکیبهای آلی (Organic Flux)
این فلاکسها از ترکیبات آلی فعال استفاده میکنند و پس از اتمام کار، به راحتی و به طور کامل با آب خالص شسته میشوند.
مزایا:
- قابلیت تمیزکاری آسان
- سازگاری با فرآیندهای تولید انبوه (مانند لحیمکاری موجی).
معایب:
اگر میزان افزودنیها زیاد باشد، باقیماندهها در صورت عدم شستشو، به شدت خورنده هستند و باید کاملاً حذف شوند.
زیرگروهها:
- ORL: فعالسازی ضعیف دارد و نیازی به شستشو ندارد (No-Clean).
- ORM: فعالسازی بسیار خوبی دارند و معمولاً نیاز به شستشو دارد.
- ORH: دارای افزودنیهایی برای افزایش قدرت فعالسازی است و شستشو توصیه میشود.
۳. اسیدی و غیرآلی (Inorganic/Acid Flux)
این نوع فلاکسها حاوی ترکیبات معدنی قوی مانند کلرید روی (ZINC CHLORIDE) یا اسیدهای معدنی هستند.
کاربردها:
عمدتاً در لحیمکاری فلزات سنگین، لولهکشی، یا شرایطی که اکسیداسیون بسیار شدید است.
خطرات:
بسیار خورنده هستند و استفاده از آنها در الکترونیک به شدت منع شده است زیرا حتی مقادیر ناچیز باقیمانده، به مرور زمان باعث تخریب قطعات و اتصالات میشود.
نحوه عملکرد فلاکس در حین فرآیند حرارتی
عملکرد فلاکس یک فرآیند چندمرحلهای است که با تغییر فاز و افزایش دما آغاز میشود:
۱. اعمال و پخش شدن (Pre-Heating)
پس از پخش فلاکس روی سطح، با اعمال حرارت اولیه، حلال آن تبخیر میشود و پوشش یکنواختی ایجاد میشود.
۲. فعالسازی و حلالیت اکسیدها
با رسیدن به دمای فعالسازی (Activation Temperature)، مواد فعالکننده در فلاکس شروع به واکنش شیمیایی با اکسیدهای فلزی میکنند. در این مرحله، سطح فلز برای اتصال با لحیم آماده میشود.
۳. پوشش محافظ و لحیمکاری
هنگامی که دما به نقطه ذوب لحیم میرسد، لایه فلاکس مذاب، محیط اطراف را پوشانده و از ورود اکسیژن اتمسفر جلوگیری میکند. این حفاظت همزمان با ذوب شدن لحیم اتفاق میافتد. لحیم مذاب به دلیل کاهش کشش سطحی ناشی از حضور فلاکس، به آسانی روی سطح فعال شده پخش شده و یک پیوند متالورژیکی قوی با فلز پایه برقرار میکند. در حقیقت فلاکس لایه اکسیدی را که مانع اتصال است از میان برمیدارد و مسیر را برای نفوذ لحیم باز میکند.
شاخصهای عملکرد فلاکس
کیفیت و کارایی یک فلاکس اغلب با چند شاخص کلیدی اندازهگیری میشود:
۱. شاخص هالید (Halide Content)
این شاخص میزان یونهای فعالکننده خورنده (مانند کلریدها یا برمیدها) در فلاکس را نشان میدهد.
- فلاکسهای کمهالید (Low-Halide): برای لحیمکاری در صنایع الکترونیک حساسترند، زیرا باقیمانده خورنده کمتری دارند.
- فلاکسهای پرهالید (High-Halide): قدرت تمیزکنندگی بالایی دارند، اما باید پس از لحیمکاری با دقت شسته شوند.
۲. دمای فعالسازی (Activation Temperature)
این دما، حداقل حرارتی است که فلاکس باید به آن برسد تا شروع به حذف اکسیدها کند. انتخاب فلاکس باید بر اساس آلیاژ لحیمکاری انجام شود. برای مثال، فلاکسهای مخصوص لحیمکاری بدون سرب (که دمای بالاتری نیاز دارند) باید دمای فعالسازی بالاتری داشته باشند.
۳. میزان باقیمانده (Residue Amount)
این پارامتر به مقدار مادهای اشاره دارد که پس از تبخیر حلال و تکمیل لحیمکاری، روی برد باقی میماند. فلاکسهای No-Clean برای به حداقل رساندن این باقیمانده طراحی شدهاند.
کاربرد فلاکس در صنایع تخصصی
استفاده از فلاکس در هر صنعتی که نیاز به اتصال دائمی فلزات وجود دارد، حضوری پررنگ دارد:
۱. صنعت الکترونیک و بردهای مدار چاپی (PCB)
در این حوزه، دقت و قابلیت اطمینان بسیار بالاست.
- لحیمکاری دستی (Hand Soldering): از قلمهای فلاکس (Flux Pens) برای اعمال دقیق فلاکس بر روی پایههای قطعات استفاده میشود.
- لحیمکاری موجی (Wave Soldering): فلاکس به صورت موجی، بهوسیلهی فوم یا اسپری روی سطح PCB اعمال میشود تا تمام نقاط تماس به صورت همزمان فعال شوند.

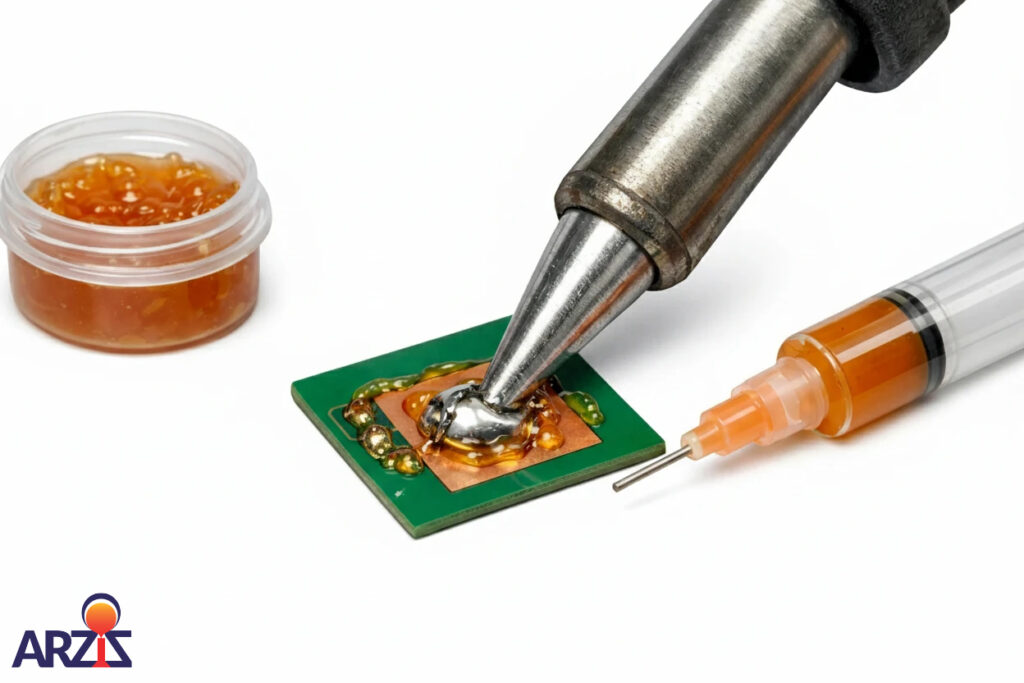

- لحیمکاری مجدد (Rework): هنگام نصب مجدد قطعات SMD، استفاده از فلاکس (معمولاً خمیری) ضروری است تا آلیاژ لحیم روی سطح مجدداً فعال شده و اتصال جدید به خوبی برقرار شود.
۲. صنعت لولهکشی و مسکاری
در اتصالات لولههای مسی، به ویژه در سیستمهای تهویه مطبوع، نیاز به اتصالات کاملاً آببندی شده است.
در این حوزه از فلاکسهای مبتنی بر کلرید روی (که بسیار خورنده است) استفاده میشود. این فلاکسها باید پس از اتصال و خنک شدن، به دقت با آب شسته شوند تا از تخریب لولههای مسی در طول زمان جلوگیری شود.
۳. صنایع تولید قطعات خودرو و هوافضا
در این صنایع، اتصالات باید تحمل تغییرات دمایی شدید و ارتعاشات مداوم را داشته باشند. فلاکسهای با فعالیت بالا و باقیماندههای بسیار کم که از نظر مکانیکی پایدار هستند، مورد استفاده قرار میگیرند.
تمیزکاری و مدیریت باقیماندههای فلاکس
یکی از بحثبرانگیزترین جنبههای استفاده از فلاکس، مدیریت باقیماندههای آن پس از لحیمکاری است.
۱. ضرورت تمیزکاری (در مورد فلاکسهای فعال)
باقیماندههای فلاکسهای فعال حاوی نمکها و اسیدهای فعال هستند که خاصیت رسانایی و خورندگی دارند.
رسانایی: باقیماندهها میتوانند بین دو مسیر نزدیک روی برد رسانایی ایجاد کرده و باعث اتصال کوتاه یا خطا شوند.
خوردگی: باقیماندهها رطوبت محیط را جذب کرده و به آرامی فلزات زیرین (مانند پایههای قطعات یا پدهای مسی) را از بین میبرند، که منجر به خرابی طولانیمدت مدار میشود.
۲. روشهای تمیزکاری
بسته به نوع فلاکس، روش تمیزکاری بعد از لحیمکاری متفاوت است:
- فلاکس رزینی (Rosin): معمولاً محلولهای بر پایه الکل تمیزکاری سطحی پس از لحیمکاری انجام میشود.
- فلاکسهای قابل حل در آب (Water Soluble): این نوع فلاکسها با آب دیونیزه یا مقطر گرم شسته میشوند؛ در بعضی مواقع یک شویندهی خاص هم به آب اضافه میشود تا بهتر اثر کند.
- فلاکسهای غیرآلی یا اسیدی: برای این نوع فلاکسها باید شستشوی قوی با آب انجام شود و در آخر pH سطح با دقت خنثی شود تا اثری از اسید باقی نماند.
۳. فرآیند شستشوی مدرن
در تولیدات انبوه، از دستگاههای شستشوی التراسونیک یا سیستمهای اسپری با فشار بالا استفاده میشود تا اطمینان حاصل شود که هیچ باقیماندهای در زیر قطعات کوچک باقی نماند. پس از شستشو، قطعه باید کاملاً خشک شود.
نکات ایمنی و ملاحظات محیط زیستی
استفاده از فلاکسها نیازمند رعایت دقیق دستورالعملهای ایمنی است، زیرا محصولات جانبی تبخیر آنها میتوانند برای سلامتی مضر باشند.
ملاحظات تنفسی
هنگام گرم شدن، فلاکسها بخار و دود تولید میکنند. این بخارات معمولاً شامل ترکیبات آلی فرار هستند که میتوانند باعث تحریک چشم، گلو و ریهها شوند.
راه حل: استفاده از سیستمهای تهویه مناسب جهت خارج کردن بخارات حاصل ضروری است.
تماس پوستی و چشمی
بسیاری از فلاکسها، به ویژه انواع فعالتر، میتوانند باعث تحریک پوست شوند.
راه حل: استفاده از دستکشهای مقاوم در برابر مواد شیمیایی و عینکهای ایمنی استاندارد.
ملاحظات محیط زیستی
برخی حلالهای مورد استفاده در فلاکسها به شدت فرار هستند. مدیریت صحیح پسماند، به ویژه برای فلاکسهای حاوی فلزات سنگین یا ترکیبات آلی خطرناک، از نظر مقررات زیستمحیطی الزامی است.
جمعبندی
فلاکس، قهرمان گمنام فرآیند لحیمکاری است. این ماده، نه تنها لایههای اکسیدی سرسخت را حذف کرده و سطح فلز را برای اتصال آماده میسازد، بلکه در طول فرآیند حرارتدهی، محیطی پایدار و عاری از اکسیژن فراهم میکند. انتخاب صحیح نوع فلاکس بر اساس الزامات کاربرد (الکترونیک حساس، لولهکشی سنگین، یا نیاز به سرعت تولید بالا) و همچنین مدیریت اصولی باقیماندههای آن پس از کار، تضمینکننده نهایی کیفیت، دوام و قابلیت اطمینان اتصالات لحیمکاری بهواسطهی ایجاد ترشوندگی و پخششوندگی مناسب آلیاژ لحیم در سطح است.
