۱. اهمیت انتخاب فلاکس مناسب در صنعت الکترونیک
در دنیای مونتاژ بردهای الکترونیکی (PCB Assembly)، کیفیت اتصالهای لحیمی تنها به نوع لحیم وابسته نیست. یکی از مهمترین عوامل مؤثر بر کیفیت و دوام اتصالات، مادهای به نام فلاکس (Flux) است. فلاکس وظیفه حذف اکسیدها، بهبود ترشوندگی سطوح و کمک به ایجاد یک اتصال مطمئن را بر عهده دارد. اما چگونه میتوان مطمئن شد که یک فلاکس برای استفاده در محصولات الکترونیکی مناسب است؟
پاسخ این سؤال در استاندارد IPC J-STD-004 نهفته است؛ استانداردی که امروزه به عنوان مرجع جهانی طبقهبندی و ارزیابی فلاکسهای لحیمکاری شناخته میشود.
۲. استاندارد J-STD-004
استاندارد IPC J-STD-004 مجموعهای از الزامات فنی برای طبقهبندی، شناسایی و ارزیابی فلاکسهای مورد استفاده در لحیمکاری الکترونیکی است. این استاندارد توسط IPC، معتبرترین انجمن بینالمللی صنعت الکترونیک، تدوین شده است.
هدف اصلی این استاندارد آن است که تولیدکنندگان، تأمینکنندگان و مصرفکنندگان بتوانند با یک زبان مشترک درباره عملکرد و ویژگیهای فلاکس صحبت کنند. به همین دلیل تقریباً تمام تولیدکنندگان معتبر فلاکس و خمیر لحیم در دنیا محصولات خود را بر اساس این استاندارد معرفی میکنند.
چرا این استاندارد اهمیت دارد؟
بسیاری از مشکلاتی که ماهها یا حتی سالها پس از تولید محصول الکترونیکی رخ میدهند، ریشه در انتخاب نامناسب فلاکس دارند.
یک فلاکس نامناسب میتواند باعث موارد زیر شود:
- خوردگی تدریجی مسیرهای مسی برد
- کاهش مقاومت عایقی بین خطوط مدار
- ایجاد نشتی جریان
- رشد دندریتهای فلزی و اتصال کوتاه
- کاهش قابلیت اطمینان تجهیزات در محیطهای مرطوب
به همین دلیل J-STD-004 فقط عملکرد لحظهای فلاکس هنگام لحیمکاری را بررسی نمیکند، بلکه اثرات بلندمدت باقیمانده فلاکس روی برد را نیز مورد ارزیابی قرار میدهد.
۳. طبقه بندی فلاکس
J-STD-004 فلاکسها را بر اساس سه معیار اصلی دستهبندی میکند:
الف) نوع ترکیب شیمیایی

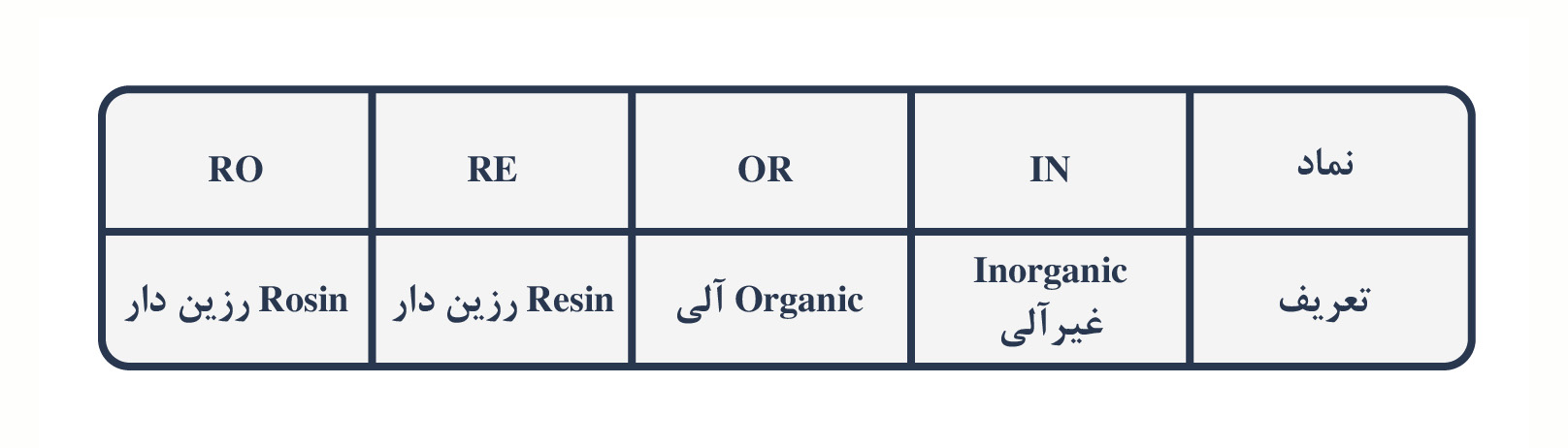

فلاکسها در چهار گروه اصلی قرار میگیرند:
هر کدام از این گروهها ویژگیهای عملکردی و کاربردهای خاص خود را دارند.
ب) میزان فعالیت شیمیایی
فعالیت فلاکس نشان میدهد که تا چه حد قادر به حذف اکسیدها و آمادهسازی سطح برای لحیمکاری است.

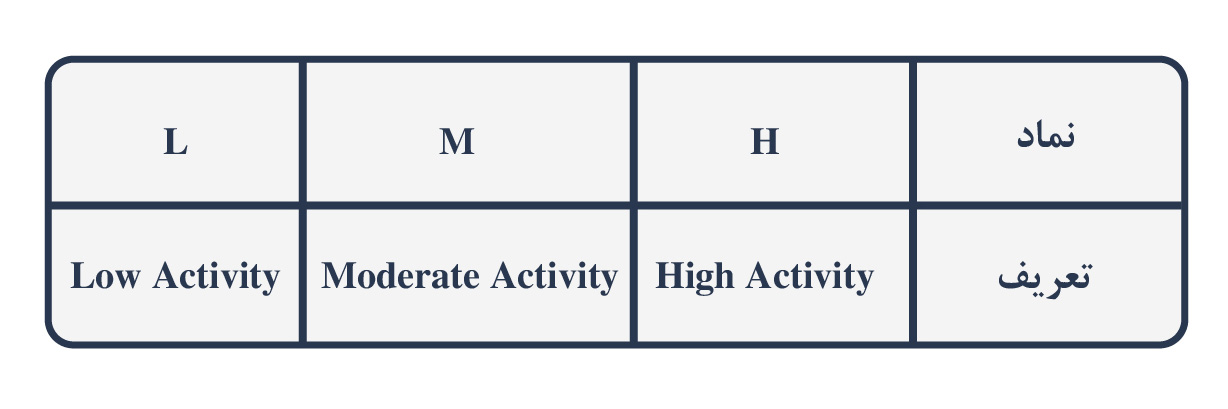

سه سطح فعالیت در استاندارد تعریف شده است:
هرچه فعالیت بیشتر باشد، توانایی تمیز کردن سطح افزایش مییابد اما معمولاً احتمال باقی ماندن مواد فعال روی برد نیز بیشتر میشود.
ج) میزان هالید
وجود هالیدها میتواند عملکرد فلاکس را بهبود دهد اما در برخی شرایط باعث افزایش خطر خوردگی و کاهش قابلیت اطمینان شود.
۴. سیستم شناسایی فلاکس
اگر تاکنون برگهی اطلاعات فنی خمیر لحیم یا فلاکس را مشاهده کرده باشید، احتمالاً با کدهایی مانند ROL0، ROL1، REL0 یا ORH1 مواجه شدهاید. این کدها مستقیماً از استاندارد J-STD-004 استخراج میشوند. به عنوان مثال، کد ROL0 از سه بخش RO = پایه رزین طبیعی، L = فعالیت کم و 0 = بدون هالید یا دارای مقدار بسیار ناچیز هالید تشکیل شده است. به عبارت ساده تر، ROL0 یکی از ایمنترین و پرکاربردترین فلاکسهای مورد استفاده در صنعت الکترونیک است و معمولاً در فرآیندهای No-Clean استفاده میشود.

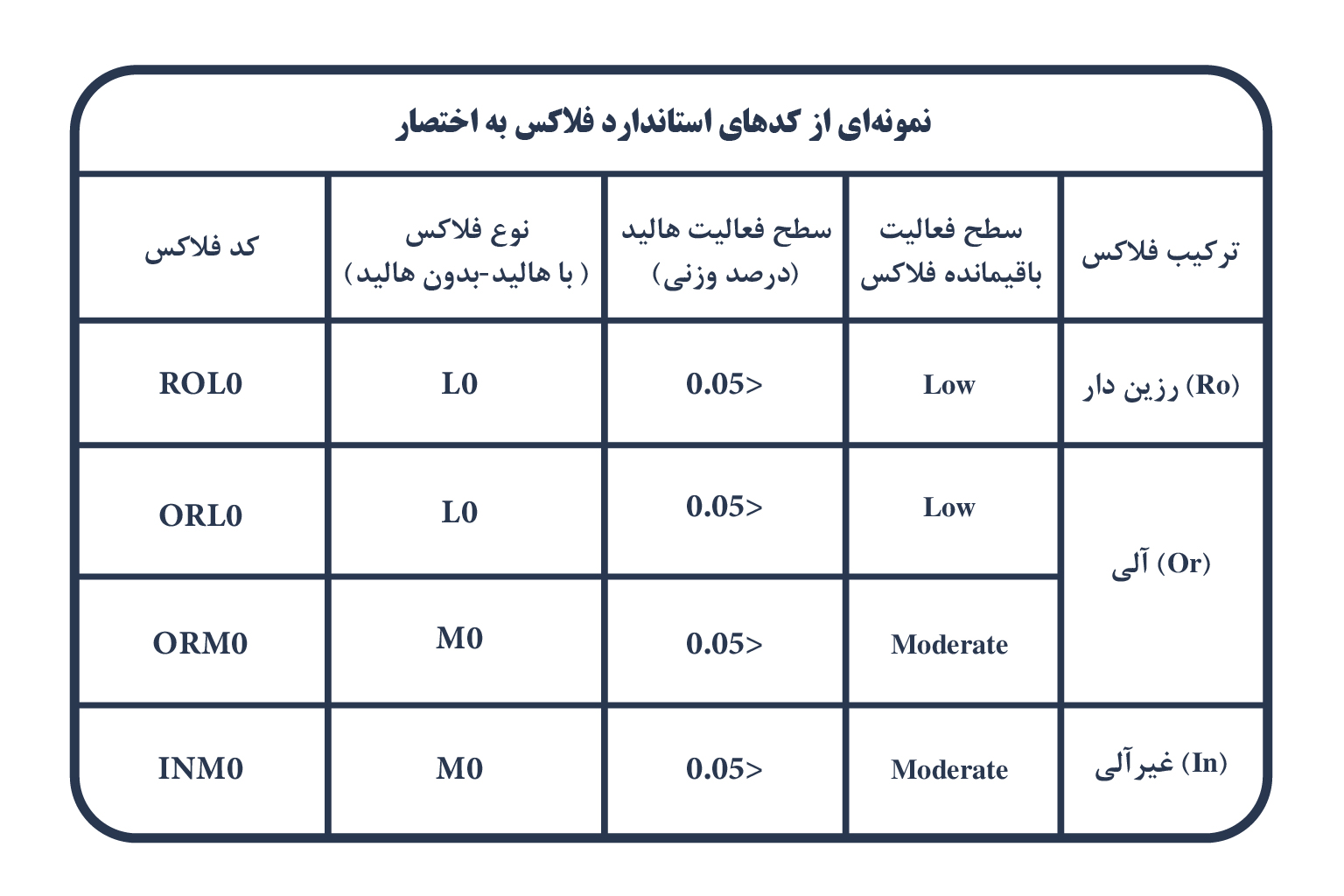

در جدول زیر نمونه ای از کدهای استاندارد به اختصار آورده شده است.
۵. مهمترین آزمونهای استاندارد
برای دریافت طبقهبندی J-STD-004، فلاکس باید چندین آزمون مهم را با موفقیت پشت سر بگذارد.
- آزمون خوردگی (Corrosion Test)
این آزمون بررسی میکند که باقیمانده فلاکس پس از لحیمکاری باعث خوردگی فلزات میشود یا خیر.
- آزمون Copper Mirror
این تست میزان تهاجمی بودن فلاکس نسبت به سطح مس را مشخص میکند.
- آزمون Surface Insulation Resistance (SIR)
یکی از مهمترین آزمونهای استاندارد است. این تست مقاومت عایقی باقیمانده فلاکس روی برد را اندازهگیری میکند. مقاومت عایقی پایین میتواند باعث نشتی جریان و عملکرد نامطمئن مدار شود.
- آزمون Electrochemical Migration(ECM)
این تست احتمال تشکیل دندریتها و پلهای رسانا بین مسیرهای مدار را بررسی میکند؛ مشکلی که میتواند منجر به اتصال کوتاه در محصولات الکترونیکی شود.
جمعبندی
استاندارد IPC J-STD-004 یکی از مهمترین استانداردهای صنعت مونتاژ الکترونیک است که زبان مشترکی برای ارزیابی و طبقهبندی فلاکسهای لحیمکاری فراهم میکند. این استاندارد علاوه بر بررسی عملکرد فلاکس در فرآیند لحیمکاری، اثرات بلندمدت باقیمانده آن روی قابلیت اطمینان بردهای الکترونیکی را نیز ارزیابی میکند.
