لحیمکاری یکی از مهمترین و پرکاربردترین روشهای اتصال فلزات در صنایع مختلف به شمار میرود. از ساخت بردهای الکترونیکی و تجهیزات مخابراتی گرفته تا تولید قطعات صنعتی، سیستمهای تأسیساتی و صنایع خودروسازی، همگی به نوعی از فرآیند لحیمکاری بهره میبرند. دلیل محبوبیت این روش، سادگی اجرا، هزینه نسبتاً پایین، امکان اتصال قطعات ظریف و همچنین ایجاد اتصال الکتریکی و مکانیکی مناسب است. با وجود اینکه لحیمکاری فرآیندی نسبتاً ساده به نظر میرسد، اما دستیابی به یک اتصال باکیفیت و پایدار نیازمند کنترل دقیق عوامل مختلفی است. یکی از مهمترین این عوامل، استفاده از فلاکس مناسب در حین لحیمکاری است. در واقع در بسیاری از موارد، کیفیت نهایی اتصال بیش از آنکه به خود سیم لحیم وابسته باشد، به عملکرد صحیح فلاکس بستگی دارد.
لحیمکاری فرآیندی متالورژیکی است که در آن یک آلیاژ فلزی با نقطه ذوب پایینتر از فلز پایه، معمولاً آلیاژ قلع-سرب Sn63Pb30 یا آلیاژهای بدون سرب مانند Sn96.5Ag3.0Cu0.5، ذوب شده و بدون آنکه قطعه الکترونیکی یا فلز پایه، مانند مس، آسیب ببینند، یک اتصال الکتریکی و مکانیکی میان دو سطح فلزی ایجاد میکند.
برخلاف تصور رایج، لحیمکاری صرفاً یک فرایند چسباندن سطحی نیست، بلکه یک فرآیند متالورژیکی شامل نفوذ و تشکیل یک لایه واسط بینفلزی مانند Cu6Sn5 در محل اتصال است که استحکام واقعی اتصال ناشی از همین پدیدهی متالورژیکی است.
مؤلفههای کلیدی در ایجاد اتصال لحیم باکیفیت
برای حصول یک اتصال لحیم با کیفیت بالا، چندین مؤلفهی کلیدی باید به طور همزمان تأمین شوند که عبارتند از:
دمای مناسب که باید بالاتر از نقطه ذوب لحیم، حدود ۱۸۳ درجه سانتیگراد برای آلیاژ قلع-سرب و ۲۱۷ تا ۲۲۰ درجه سانتیگراد برای آلیاژهای بدون سرب متداول، اما کمتر از دمای آسیب به قطعات الکترونیکی، معمولاً زیر ۲۶۰ درجه سانتیگراد، باشد.
زمان حرارتدهی کافی، معمولاً ۲ تا ۵ ثانیه، برای بروز نفوذ و تشکیل لایه بینفلزی بدون ایجاد ترکیبات شکننده.
ترشوندگی و پخششوندگی مطلوب آلیاژ لحیم مذاب روی فلز پایه مسی که به معنای جایگزینی رابط فلز-هوا با رابط فلز-لحیم بوده و با زاویه تماس کمتر از ۳۰ درجه مشخص میشود.
تمیزی سطح که فقدان هرگونه آلودگی، چربی یا اکسید را ایجاب میکند.
عدم وجود حفرههای گازی در اتصال که میتوانند مقاومت الکتریکی را افزایش داده و استحکام مکانیکی را کاهش دهند.
ظاهر براق و صاف که نشانه تبلور ریزدانه و سرد شدن یکنواخت است.
مقاومت الکتریکی پایین و استحکام برشی کافی؛ مقاومت الکتریکی باید در حد میکرواهم و استحکام برشی معمولاً بیش از ۱۵ مگاپاسکال برای اتصالات سطحی باشد.
عدم رعایت هر یک از این مؤلفهها منجر به ایجاد عیوبی مانند اتصال سرد، گلولههای لحیم، پل لحیمی، خشکی لحیم یا اتصال شکننده میشود.
نقش لایه اکسیدی در کاهش کیفیت لحیمکاری
مهمترین مانع فیزیکی-شیمیایی در مسیر دستیابی به این پارامترها، لایه اکسیدی است که روی تمام فلزات در معرض هوا تشکیل میشود. برای مثال، مس که پرمصرفترین فلز در بردهای مدار چاپی است، در دمای اتاق لایهای از Cu2O و CuO به ضخامت ۲ تا ۵ نانومتر ایجاد میکند. در حین حرارتدهی برای لحیمکاری، این لایه ضخیمتر نیز میشود.
لایه اکسیدی دارای انرژی سطحی بسیار پایینی است و لحیم مذاب که کشش سطحی بالایی دارد قادر به چسبیدن و پخش شدن روی آن نیست. در نتیجه، بدون حذف اکسیدها، لحیم به صورت قطرات جدا از هم، شبیه آب روی سطح چرب، جمع میشود و اتصالی با تماس نقطهای و مقاومت بالا ایجاد میکند.
آزمایشها نشان میدهند که مقاومت تماس یک اتصال لحیمکاریشده روی سطح اکسیدشده میتواند تا ۱۰۰ برابر بیشتر از اتصال روی سطح تمیز باشد و استحکام مکانیکی آن به کمتر از ۲۰ درصد مقدار مطلوب کاهش یابد. همچنین لایه اکسیدی مانع از تشکیل لایه بینفلزی مورد نیاز میشود و در نتیجه اتصال نه تنها ضعیف است، بلکه در طول زمان با نفوذ اکسیژن و رطوبت به سرعت تخریب میشود.
با توجه به اهمیت شرایط سطحی فلز پایه بر کیفیت لحیمکاری، فلاکس لحیمکاری به عنوان یک عامل شیمیایی فعال، نقشی حیاتی و غیرقابل حذف ایفا میکند.
فلاکس مادهای است مرکب از یک حامل، معمولاً حلال آلی یا آب، یک فعالکننده شیمیایی و گاهی افزودنیهایی مانند عوامل افزایشدهنده ترشوندگی و بازدارندههای خوردگی. این ماده در دماهای مختلف، چند وظیفه اصلی را بر عهده دارد:
۱. حذف شیمیایی اکسیدها
نخستین وظیفه مهم فلاکس، حذف شیمیایی اکسیدها از سطح فلز پایه است. فعالکننده موجود در فلاکس، مانند اسید آبیاتیک در روزین یا اسید هیدروکلریک در فلاکسهای اسیدی، با لایه اکسید واکنش داده و آن را به ترکیبات محلول یا فرار تبدیل میکند. برای مثال، واکنش اسید با اکسید مس به صورت CuO + 2H⁺ → Cu²⁺ + H2O انجام میشود. آب حاصل از این واکنش در اثر حرارت تبخیر میشود. در فلاکسهای روزیندار، واکنش از نوع احیایی بوده و روزین به عنوان یک اسید ضعیف، اکسید مس را به مس فلزی احیا میکند.
۲. جلوگیری از اکسیداسیون مجدد
دومین نقش مهم فلاکس، جلوگیری از اکسیداسیون مجدد سطح فلز است. پس از پاک شدن سطح، فلاکس مذاب یک لایه محافظ نازک روی فلز عاری از اکسید ایجاد میکند که تا زمان ورود لحیم مذاب، از تماس فلز با اکسیژن هوا جلوگیری مینماید.
این لایه محافظ باید پایداری حرارتی کافی در دمای لحیمکاری داشته باشد تا بتواند در بازه زمانی اعمال حرارت، سطح فلز را فعال و آماده نگه دارد.
۳. کاهش کشش سطحی لحیم مذاب
سومین نقش کلیدی فلاکس، کاهش کشش سطحی لحیم مذاب و بهبود ترشوندگی است. کشش سطحی قلع مذاب حدود ۴۵۰ میلینیوتن بر متر است، در حالی که برای ایجاد ترشوندگی خوب، این مقدار باید به زیر ۳۰۰ میلینیوتن بر متر برسد.
مولکولهای فعال سطح در فلاکس با جذب روی سطح لحیم مذاب، نیروهای چسبندگی بین اتمهای قلع را کاهش داده و در نتیجه لحیم به راحتی روی سطح پخش میشود؛ مشابه اثری که مواد شوینده روی آب دارند.
علاوه بر این سه نقش اصلی، فلاکس با کاهش گرانروی لحیم مذاب و افزایش زمان ماندگاری آن در حالت مذاب، به پر شدن بهتر فضاهای خالی و کاهش حفرههای گازی کمک میکند. همچنین بعضی فلاکسهای پیشرفته حاوی عوامل فعال سطحی هستند که خروج حبابهای هوا از داخل لحیم مذاب را تسریع میکنند.
در مجموع، مطالعات نشان دادهاند که استفاده از فلاکس مناسب میتواند زاویه تماس را از بیش از ۹۰ درجه به کمتر از ۲۰ درجه کاهش دهد، مقاومت تماس را تا ۹۵ درصد بهبود بخشد و استحکام مکانیکی اتصال را تا ۳ برابر افزایش دهد.
مزایای فلاکس مایع در لحیمکاری قطعات الکترونیکی

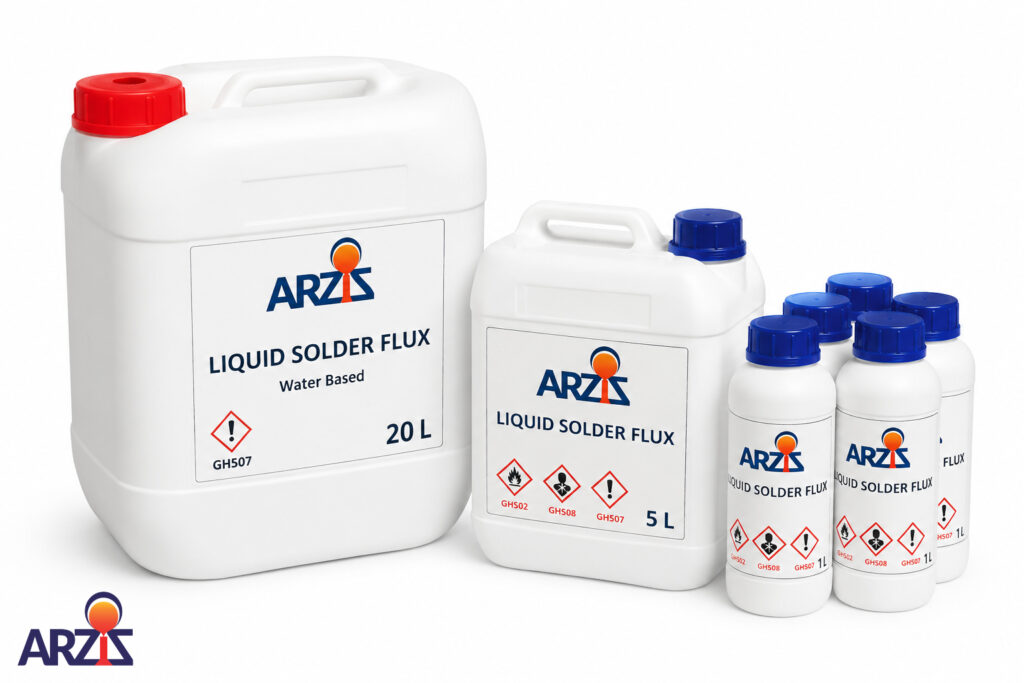

در میان انواع مختلف فلاکسها، فلاکس مایع به دلیل سهولت استفاده و عملکرد مناسب، کاربرد بسیار گستردهای در صنایع الکترونیک و مونتاژ قطعات دارد. این نوع فلاکس معمولاً با قلم، اسپری یا قطرهچکان روی سطح اعمال میشود و به دلیل گرانروی پایین، میتواند بهخوبی در فواصل باریک و نقاط دشوار نفوذ کند.
این ویژگی بهخصوص در لحیمکاری قطعات ظریف الکترونیکی و بردهای مدار چاپی اهمیت زیادی دارد. فلاکس مایع با ایجاد یک لایه فعال روی سطح، علاوه بر حذف اکسیدها، از تماس مستقیم فلز داغ با اکسیژن هوا جلوگیری میکند و در نتیجه احتمال اکسید شدن مجدد را کاهش میدهد.
همچنین این نوع فلاکس موجب بهبود چشمگیر ترشوندگی شده و باعث میشود لحیم سطح بیشتری را پوشش دهد و اتصال یکنواختتری ایجاد گردد.
انواع فلاکس لحیمکاری بر اساس ترکیب و کاربرد
فلاکسهای لحیمکاری بر اساس نوع فعالکننده شیمیایی، میزان خورندگی و نیاز به شستشو به چهار دسته اصلی تقسیم میشوند که در ادامه بررسی میشوند.
۱. فلاکس روزین یا Rosin Flux
فلاکس روزین از شیره درخت کاج همراه با حلالهایی مانند الکل ایزوپروپیل یا اتانول تهیه میشود. فعالکننده اصلی این نوع فلاکس از اسیدهای آلی است که در دمای بالای ۲۵۰ درجه سانتیگراد فعال میشود.
مزیت اصلی فلاکس روزین، غیرخورنده بودن و عایق الکتریکی عالی پسماند آن است. پسماند خشک روزین نه تنها خورنده نیست، بلکه از سطح در برابر رطوبت محافظت هم میکند. با این حال، برای کاربردهای فوقحساس، مانند مدارهای فرکانس بالا یا الکترومترها، ممکن است نیاز به شستشو با الکل یا حلالهای مخصوص باشد.
۲. فلاکس بدون نیاز به تمیزکاری یا No-Clean Flux
فلاکس بدون نیاز به تمیزکاری، فرمولاسیونی با میزان فعالکننده بسیار کم، معمولاً کمتر از ۵ درصد وزنی، دارد. فعالکنندههای آن در دمای لحیمکاری به طور کامل تجزیه شده و پسماندی غیرخورنده و از نظر الکتریکی بیاثر باقی میگذارند.
این نوع فلاکسها نیازی به شستشو ندارند، اما نقطه ضعف آنها قدرت پاککنندگی کمتر در برابر اکسیدهای ضخیم یا قطعات کهنه است.
۳. فلاکس محلول در آب یا Water Soluble Flux
فلاکس محلول در آب حاوی فعالکنندههای قوی است. این فلاکسها قدرت حذف اکسید بسیار بالایی دارند و حتی میتوانند اکسیدهایی با ضخامت تا حدود ۲۰ نانومتر را حذف کنند. پسماند آنها نیز با آب داغ به راحتی شسته میشود.
با این حال، مشکل اساسی این نوع فلاکس، خورندگی بالای آن است. اگر شستشو کامل نباشد و یونهای فعال باقی بمانند، در طول زمان باعث خوردگی الکتروشیمیایی، رشد دندریت و ایجاد اتصال کوتاه میشوند.
۴. فلاکس اسیدی یا Acid Flux
فلاکس اسیدی حاوی اسیدهای قوی معدنی مانند اسید فسفریک یا کلرید روی، ZnCl2، است. این فلاکسها قویترین عملکرد را دارند و میتوانند زنگ آهن و اکسیدهای ضخیم روی فولاد را در دمای پایین حذف کنند.
اما این نوع فلاکسها به شدت خورنده و رسانا هستند و به هیچ وجه نباید در الکترونیک به کار روند. کاربرد آنها محدود به لولهکشی، نصب سقفهای فلزی و لحیمکاری قطعات آهنی صنعتی است.
معیارهای انتخاب فلاکس مناسب برای کاربردهای مختلف
برای انتخاب نوع فلاکس مناسب، عواملی مانند نوع فلز پایه، از جمله مس، طلا، نقره یا نیکل، میزان اکسید موجود در سطح فلز پایه، حساسیت الکتریکی مدار، وجود قطعات حساس به شستشو، مانند میکروفونها، پتانسیومترها و کلیدها، و فرآیند تولید، مانند لحیمکاری دستی، موجی یا لحیمکاری مجدد، تعیینکننده هستند.
انتخاب نادرست فلاکس میتواند باعث باقیماندن پسماندهای خورنده، افزایش مقاومت الکتریکی اتصال، کاهش عمر مفید مدار و ایجاد عیوب مکانیکی یا الکتریکی شود.
**پیشنهاد مطالعه: کاربرد فلاکس در لحیمکاری **
عیوب رایج لحیمکاری و نقش فلاکس در کاهش آنها

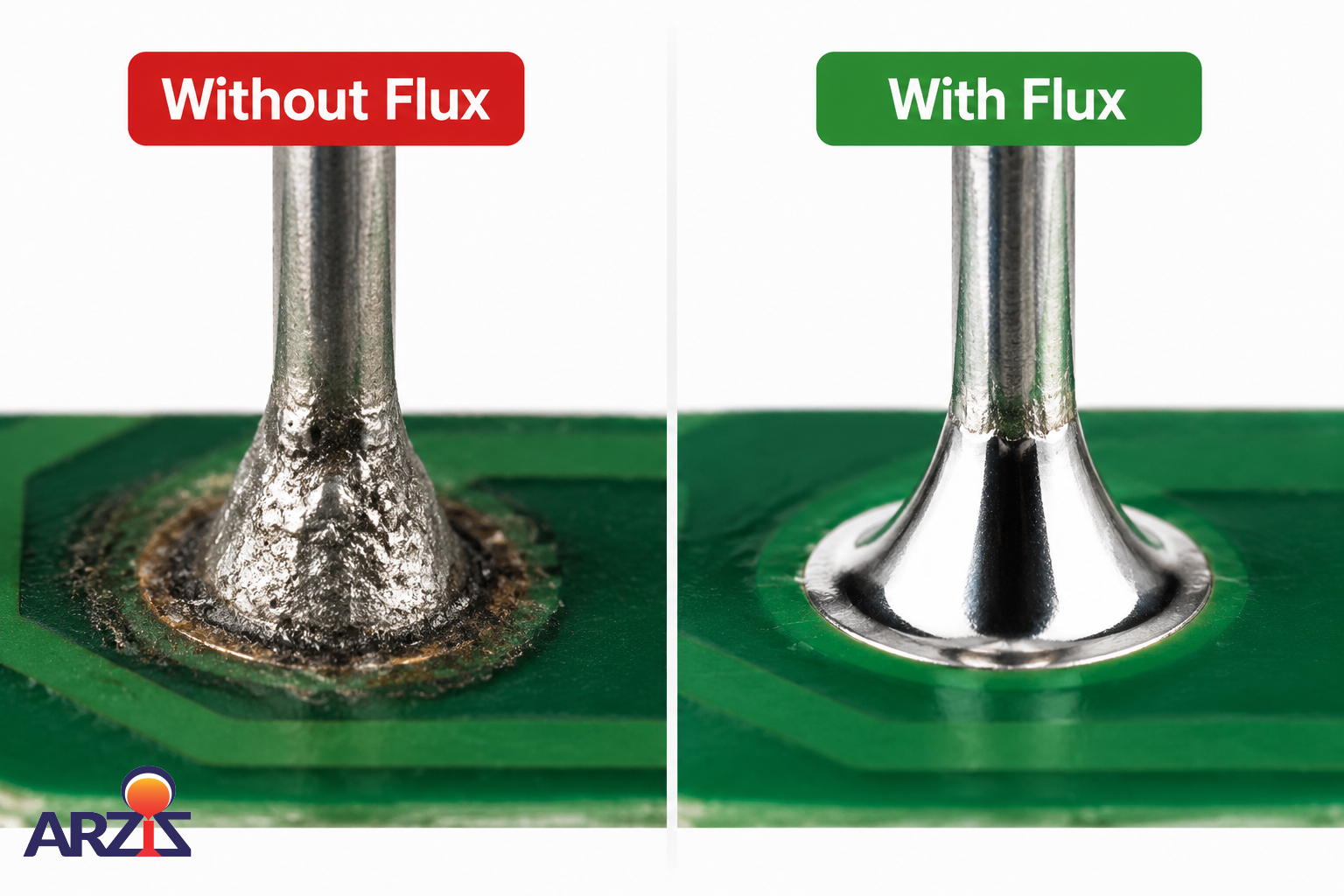

استفاده صحیح از فلاکس مایع میتواند بسیاری از عیوب رایج در لحیمکاری را کاهش دهد. یکی از این عیوب، ایجاد اتصال سرد است. اتصال سرد زمانی رخ میدهد که لحیم بهطور کامل ذوب نشده یا بهخوبی روی سطح قطعه پخش نگردد.
این نوع اتصال معمولاً ظاهری مات، زبر و ناهموار دارد و از نظر الکتریکی و مکانیکی بسیار ضعیف است. وجود فلاکس مناسب کمک میکند حرارت بهصورت یکنواخت منتقل شده و لحیم به شکل صحیح روی سطح جریان پیدا کند. در نتیجه احتمال تشکیل اتصال سرد کاهش مییابد.
علاوه بر این، فلاکس میتواند از ایجاد حفرههای ریز، ترکهای سطحی و ناپیوستگی در محل اتصال جلوگیری کند؛ مشکلاتی که در طول زمان ممکن است منجر به خرابی مدار یا قطع اتصال شوند.
تأثیر فلاکس بر قابلیت اطمینان طولانیمدت اتصال
یکی دیگر از مزایای مهم فلاکس، افزایش قابلیت اطمینان اتصال در طولانیمدت است. در صنایع الکترونیک، حتی مقدار کمی اکسید یا آلودگی میتواند مقاومت الکتریکی اتصال را افزایش دهد و عملکرد مدار را مختل کند.
فلاکس با تمیز نگه داشتن سطح، امکان ایجاد اتصال با مقاومت الکتریکی پایین را فراهم میکند. این موضوع بهویژه در مدارهای حساس، تجهیزات مخابراتی، صنایع هوافضا و تجهیزات پزشکی اهمیت فراوانی دارد؛ زیرا کوچکترین اختلال در اتصال ممکن است منجر به عملکرد نادرست سیستم شود.
جمعبندی: فلاکس، عامل کلیدی در کیفیت اتصال لحیمکاری
در نهایت، باید تأکید کرد که حتی بهترین فلاکس نیز نمیتواند یک لحیمکاری ضعیف از نظر دما و زمان را جبران کند، اما در شرایط بهینه، فلاکس مناسب همان عاملی است که یک اتصال لحیم معمولی را به یک اتصال در سطح استانداردهای نظامی و فضایی، مانند استاندارد IPC-J-STD-001، ارتقا میدهد.
بنابراین یک اتصال لحیم با کیفیت، حاصل تعامل سه رکن اساسی است:
- دمای صحیح و کنترلشده
- آلیاژ لحیم با خلوص و ترکیب مناسب
- فلاکس انتخابشده بر اساس کاربرد
در این میان، فلاکس نقش کلیدی در تضمین ترشوندگی، حذف اکسیدها و ایجاد اتصالی با مقاومت الکتریکی پایین و استحکام مکانیکی بالا ایفا میکند.
