آند سربی یکی از پرکاربردترین قطعات در فرایندهای الکترولیتی است؛ جایی که جریان برق برای جداسازی یا استخراج فلزها از محلول‌ها به کار می‌رود. الکترولیز، به‌عنوان یک فرآیند اساسی در متالورژی استخراجی و شیمیایی، نیازمند الکترودهایی است که بتوانند شرایط سخت محیط الکترولیت (معمولاً اسیدی و خورنده) را تحمل کنند. سرب به دلیل مقاومت بالا در برابر خوردگی و واکنش‌ناپذیری در محیط‌های اسیدی، به‌ویژه اسید سولفوریک، گزینه‌ای قابل‌اعتماد برای ساخت آند محسوب می‌شود. در واقع، وقتی دوام، هزینه‌ی مناسب و پایداری شیمیایی در برابر اکسیداسیون اهمیت دارد، انتخاب آند سربی طبیعی است.
این آندها هم باید جریان را هدایت کنند و هم ساختار فیزیکی خود را در طول زمان تحت تاثیر پتانسیل‌های مثبت و دمای عملیاتی حفظ نمایند. عدم موفقیت یک آند در حفظ یکپارچگی خود، باعث آلودگی محلول، کاهش کیفیت محصول و افزایش هزینه‌های عملیاتی می‌شود. به همین دلیل، درک ساختار، خواص و ملاحظات طراحی آندهای سربی برای مهندسان فرآوری بسیار حیاتی است.
ساختار الکتروشیمیایی سرب در الکترولیز
سرب (Pb) در مقایسه با فلزاتی مانند نیکل یا پلاتین، هدایت الکتریکی بالایی ندارد، اما ویژگی متمایزکننده آن، تشکیل یک لایه محافظ اکسیدی در شرایط اکسیداسیون است. در محیط‌های اسیدی مورد استفاده در استخراج فلزات، به‌ویژه سولفاتی، آند سربی در حین کار دچار واکنش‌های زیر می‌شود:
واکنش اصلی در سطح آند: در فرآیندهای صنعتی که الکترولیت در حال تجزیه شدن است (مانند فرآیند استخراج مس یا روی)، واکنش اصلی در آند، اکسیداسیون الکترولیت است. این واکنش باید بدون حل شدن مستقیم سرب در الکترولیت رخ دهد.
غیرفعال شدن(Passivation): در حضور یون‌های سولفات و تحت پتانسیل مثبت، سطح سرب به‌سرعت با لایه‌ای از سرب سولفات پوشانده می‌شود. این لایه یک لایه محافظ است که از حل شدن بیشتر سرب جلوگیری می‌کند و آند را در برابر خوردگی الکتروشیمیایی مقاوم می‌سازد. این پایداری شیمیایی، دلیل اصلی محبوبیت سرب در این کاربردها است.
آلیاژسازی برای بهبود عملکرد
سرب خالص (Pb) نرم است و در برابر تنش‌های مکانیکی و حرارتی آسیب‌پذیر است. علاوه بر این، رسانایی الکتریکی آن برای کاربردهایی با چگالی جریان بالا کافی نیست. برای رفع این محدودیت‌ها، از آلیاژهای سرب استفاده می‌شود:
- آلیاژ سرب-نقره: نقره (معمولاً ۰.۵ تا ۱۰ درصد وزنی) مقاومت به خزش و هدایت الکتریکی آند را به‌شدت افزایش می‌دهد. همچنین، نقره باعث می‌شود که لایه محافظ حاوی اکسید سرب تشکیل شود که رساناتر و پایدارتر است. این آلیاژ رایج‌ترین نوع در فرایندهای مس و روی است.
- آلیاژ سرب-قلع: قلع سختی و استحکام مکانیکی بیشتری به آند می‌دهد و مقاومت به خوردگی کلی را بهبود می‌بخشد، هرچند مزایای نقره در افزایش رسانایی را ندارد.
- آلیاژ سرب-آنتیموآن: سختی و استحکام مکانیکی بیشتری به آند می‌دهد و مقاومت به خوردگی کلی را بهبود می‌بخشد، هرچند مزایای نقره در افزایش رسانایی را ندارد.
طراحی فیزیکی

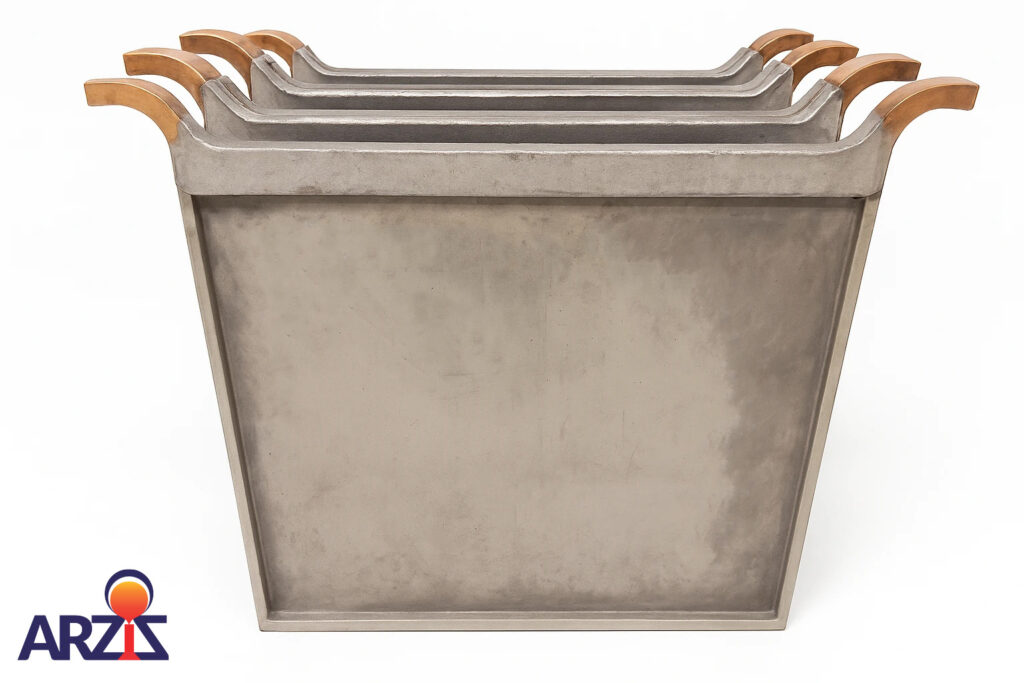

آندهای سربی معمولاً به شکل ورق، صفحه یا شبکه ساخته می‌شوند و داخل سلول الکترولیز قرار می‌گیرند. طراحی باید به‌گونه‌ای باشد که:
- توزیع یکنواخت جریان: سطح تماس کافی برای اطمینان از توزیع یکنواخت جریان الکتریکی در سراسر سلول فراهم شود.
- اتصالات محکم: اتصالات الکتریکی (مثلاً میله‌های نگهدارنده یا هدرها) باید از مواد مقاوم در برابر خوردگی مانند تیتانیوم یا فولاد روکش‌شده باشند تا مشکل خوردگی گالوانیک در نقطه تماس آند با محلول ایجاد نشود.

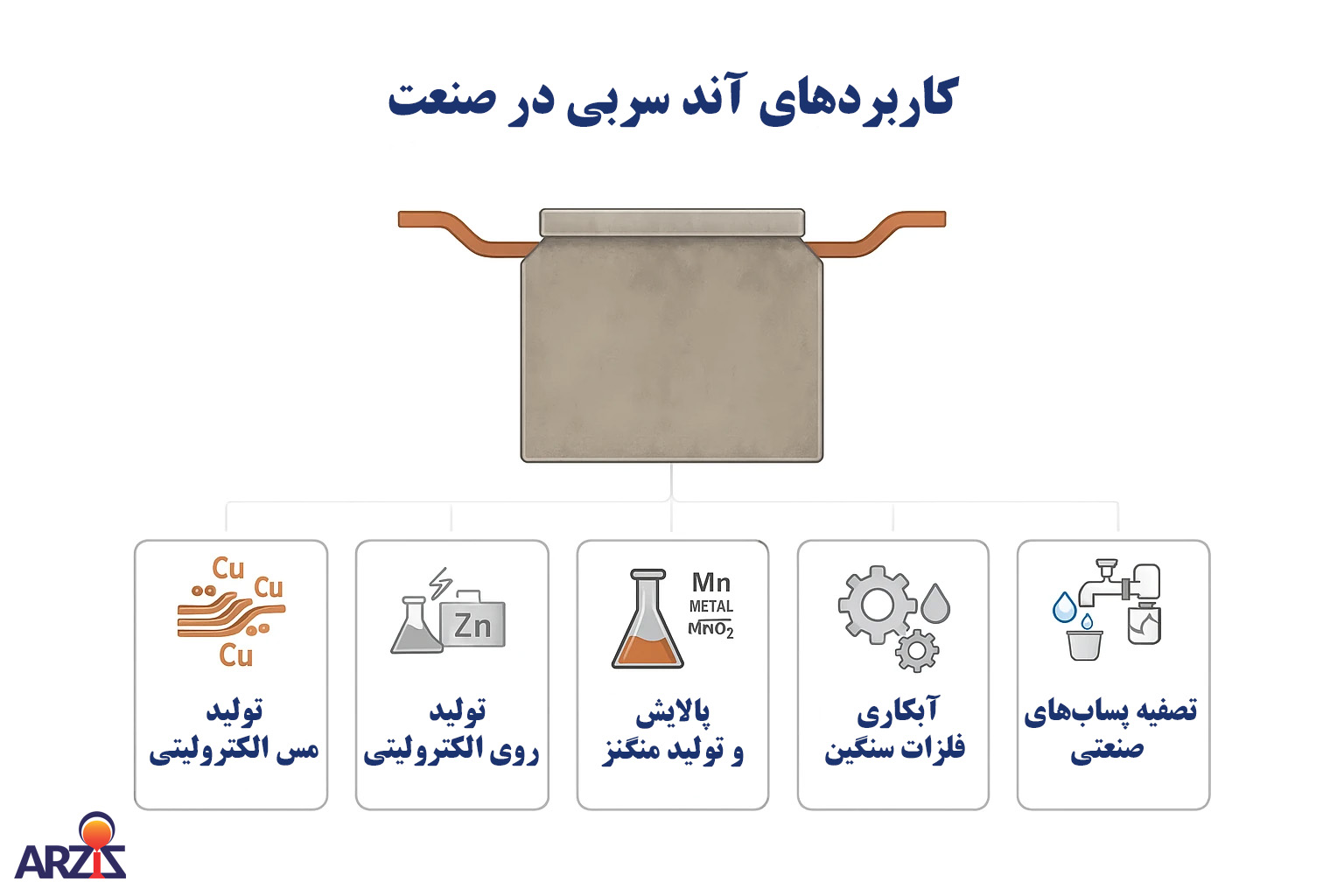

کاربردها در صنعت
بیشترین استفاده از آند سربی در استخراج و پالایش فلزات است که نیازمند محیط الکترولیتی اسیدی هستند.
۱. تولید مس الکترولیتی (Electrorefining/Electrowinning of Copper)
در پالایش مس، از آندهای سربی به‌عنوان الکترودهای کمکی استفاده می‌گردد. در فرآیند استخراج به روش هیدرومتالورژی، جایی که مس از محلول‌های اسیدی سولفاتی استخراج می‌شود، آندهای سربی (اغلب آلیاژ سرب-آنتیموآن) برای تولید اکسیژن در سمت مثبت مدار استفاده می‌شوند، در حالی که یون‌های ( \text{Cu}^{2+} ) روی کاتد ته‌نشین می‌شوند.
۲. تولید روی الکترولیتی (Electrowinning of Zinc)
این صنعت وابستگی شدیدی به آندهای سربی دارد. محلول الکترولیت معمولاً سولفات روی با افزودنی‌های خاص است. در این فرآیند، واکنش آندی، تولید اکسیژن است. آند سربی (سرب-نقره) به دلیل مقاومت بالا در برابر اسید سولفوریک و تولید نکردن آلودگی‌های فلزی که ممکن است روی کاتد رسوب کنند، مناسب است. هرگونه حضور فلزات ناخواسته مانند آهن یا نیکل در آند، باعث ته‌نشین شدن آن‌ها روی کاتد روی شده و کیفیت محصول را کاهش می‌دهد.
۳. پالایش و تولید منگنز
در تولید منگنز خالص (Electrolytic Manganese Metal – EMM) و همچنین دی‌اکسید منگنز الکترولیتی (EMD) که ماده اصلی کاتد باتریهای روی-کربن است، آندهای سربی نقشی حیاتی دارند. در این محیط‌های بسیار اسیدی، آند سربی از خود محافظت می‌کند و اجازه می‌دهد تا فلزات هدف به کاتد منتقل شوند.
۴. آبکاری فلزات سنگین (Electroplating)
در حمام‌های آبکاری که از اسید کرومیک یا اسید سولفوریک استفاده می‌شود (مانند آبکاری کروم یا نیکل با چگالی جریان بالا)، آندهای سربی به دلیل مقاومت شیمیایی‌شان، به‌عنوان الکترودهای غیرفعال مورد استفاده قرار می‌گیرند تا جریان مورد نیاز برای پوشش‌دهی فراهم شود.
۵. تصفیه پساب‌های صنعتی
در برخی روش‌های نوین تصفیه پساب، الکترولیز برای اکسیداسیون مواد آلی یا کاهش غلظت یون‌های سنگین به کار می‌رود. در این کاربردها، آند سربی به عنوان یک الکترود مقاوم در برابر اکسیداسیون‌های قوی عمل می‌کند.
نکات عملی و نگهداری
عملکرد بلندمدت یک سلول الکترولیتی به سلامت آندهای سربی وابسته است. فرسایش و خرابی آند می‌تواند منجر به افزایش مقاومت داخلی سلول و در نتیجه افزایش مصرف انرژی شود.
۱. چالش‌های اصلی در عملکرد
- ترک‌خوردگی (Cracking): شوک‌های حرارتی (تغییرات ناگهانی دما) یا تنش‌های مکانیکی ناشی از نصب نادرست می‌توانند باعث ایجاد ترک‌های ریز در لایه سولفات سرب شوند. این ترک‌ها مسیرهایی برای خوردگی عمیق‌تر سرب فراهم می‌کنند.
- پیچ‌خوردگی (Warping): در الکترولیز با چگالی جریان بالا یا در صورت وجود توزیع نامناسب جریان، یک طرف آند دچار واکنش شدیدتر می‌شود و اختلاف دما یا پتانسیل باعث پیچ‌خوردگی فیزیکی صفحه می‌شود.
- تشکیل لایه نامناسب و پوسته پوسته شدن: اگر غلظت سولفات در محلول بسیار پایین باشد یا دمای عملیاتی بیش از حد بالا رود، لایه محافظ به اکسیدهای نامحلول یا سست‌تری تبدیل می‌شود که به راحتی کنده شده و باعث از دست رفتن سطح فعال می‌گردد.
۲. توصیه‌های نگهداری و طراحی
- کیفیت ساخت: در فرایند تولید، استفاده از جوش‌های یکپارچه و بدون تخلخل (به‌ویژه در اتصالات هدرها به صفحات) ضروری است. تخلخل‌ها نقاط تمرکز تنش و خوردگی موضعی هستند.
- کنترل دما: برای جلوگیری از تخریب لایه محافظ، دمای عملیاتی باید در محدوده توصیه شده، حفظ شود. در سلول‌های با چگالی جریان بالا، استفاده از آب‌خنک‌کن داخلی یا خارجی برای آندها ضروری است.
- تمیزکاری سطحی: سطح آند هر چند وقت یک‌بار از لایه‌های ضخیم اکسید یا رسوب‌های کاتدی که ممکن است روی آن ته‌نشین شده باشند، تمیز می‌گردد تا جریان‌دهی بهینه حفظ شود. این تمیزکاری باید با احتیاط و ترجیحاً با برس‌های غیرفلزی انجام شود تا به لایه محافظ آسیب نرسد.
- ترکیب شیمیایی محلول: حفظ نسبت مناسب اسید و یون فلزی در محلول الکترولیت برای اطمینان از تشکیل پایدار لایه محافظ حیاتی است.
جمع‌بندی
آند سربی شاید در ظاهر قطعه‌ای ساده باشد، اما نقشش در عملکرد پایدار سلول الکترولیز در متالورژی استخراجی و باتریهای سرب اسیدی حیاتی است. دوام، هزینه‌ی پایین و مقاومت شیمیایی سرب در محیط‌های سولفاتی باعث شده این آند در بسیاری از واحدهای صنعتی، از استخراج مس و روی گرفته تا تولید EMD، جایگاه ثابتی داشته باشد. موفقیت در استفاده از این آندها مستلزم درک شیمی تشکیل لایه محافظ و همچنین کنترل دقیق شرایط فرآیند است. انتخاب درست آلیاژ، کنترل شرایط حرارتی و پتانسیلی، و نگهداری اصولی برای جلوگیری از ترک‌خوردگی و پیچ‌خوردگی، عمر این قطعه را چند برابر می‌کند. با پیشرفت فناوری، تلاش‌ها برای جایگزینی این آندها با مواد پیشرفته‌تر مانند DSA (Dimensionally Stable Anodes) ادامه دارد، اما به دلیل مقرون‌به‌صرفه بودن و عملکرد اثبات‌شده، آند سربی همچنان یک ستون اصلی باقی خواهد ماند.
