امروزه با توجه به اهمیت و کاربرد اتصال قطعات الکتریکی به برد و سایر وسایل الکتریکی طرز صحیح لحیم کاری برای هر فرد آماتور و حرفه ای الکترونیک حائز اهمیت است. در این مقاله نکات مهم و کاربرد در نحوه صحیح این فرایند بیان میشود.
مراحل لحیم کاری صحیح چیست؟

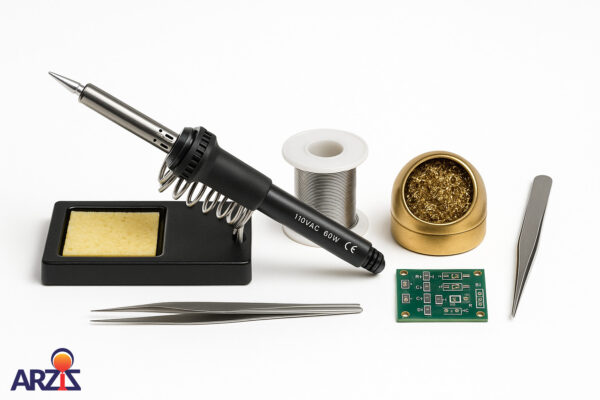

قبل از انجام لحیم وسایل مورد نیاز را تهیه کنید. حتما برای این کار با توجه به کاربرد هویه با توان مناسب و دارای کنترل کننده حرارت و سیستم کنترل ایمنی تخلیه الکتریکی را انتخاب کنید. بعد از آماده کردن وسایل مراحل زیر را انجام دهید.
- در ابتدا نیاز است که موقعیت برد و وسیله مد نظر جهت فرایند لحیم، نسبت به هویه و خودتان تنظیم کنید، برای بهتر ثابت نگه داشتن برد میتوانید از دست سوم استفاده کنید.
- قبل از فرآیند از تمیز بودن و تیز بودن سر هویه مطمئن شوید.
- سطح نمونه را قبل از لحیم کاری تمیز کنید تا در حد امکان لایه اکسید و چربی از روی نمونه پاک شود.
- تا زمانی هویه کاملا داغ نشده است ، از آن استفاده نکنید زیرا ممکن است به دلیل تماس طولانی با سطح نمونه، هویه خراب شود. همچنین سعی کنید دمای هویه را روی 350 درجه سانتیگراد ثابت بماند.
- قطعه مورد نظر و پایه اطراف آن را با هویه پیش گرم کنید، توجه داشته باشید هویه با قطعه و پایه تماس نداشته باشد.
- برای نمونه های حساس به دما مانند دیودها، ترنسدیوسر و…. از خنک کننده ( Heat Sinks ) استفاده کنید.
- سیم لحیم را به پایه و قطعه مد نظر نزدیک کنید و در یک فاصله مناسب از قطعه قرار دهید تا بر روی نمونه ذوب شود، توجه داشته باشید سیم لحیم با قطعه تماس نداشته باشد.
- سعی کنید سرعت فرآیند سریع باشد و لحیم کاری در حدود 2- 6 ثانیه انجام شود، قرار گیری طولانی مدت سطح نمونه با حرارت میتواند بر روی نمونه موثر باشد.
- بطور کلی شکل یک لحیم مناسب شبیه به قیف معکوس است.
- میتوانید پس از اتمام فرآیند با سنباده، آلودگی های روی سطح نمونه را تمیز کنید.
برای آگاهی از نکات ایمنی در حین فرایند لحیم این مطلب را بخوانید.
کلام آخر
به عنوان جمع بندی میتوان گفت با اینکه لحیم کاری یک فرآیند آسان به نظر میرسد ولی یک لحیم کاری خوب نیاز به دقت و رعایت اصول بالا را دارد. در نظر داشته باشید بسیاری از خرابی ها ، قطعی مدار و سوختن برد ناشی از لحیم کاری نامناسب بوده است.
